epdm塑胶跑道挤出机_epdm塑胶跑道挤出机_佳德智能

产品详情

epdm塑胶跑道挤出机_epdm塑胶跑道挤出机_佳德智能

EPDM（三元乙丙橡胶）塑胶跑道是一种广泛应用于学校、体育场馆的高性能运动地面材料，以其优异的耐候性、抗老化性及安全缓冲性能著称。

一、EPDM塑胶跑道的结构与材料组成

1. 分层结构

基础层：压实碎石或混凝土，提供承载与排水功能。
缓冲层：EPDM颗粒与聚氨酯胶水混合（厚度5-10mm），吸收冲击力。
面层：EPDM彩色颗粒（1-3mm粒径）与PU胶黏结（厚度3-5mm），提供防滑与耐磨性。

2. 核心材料配方

成分	比例	作用	技术要点
EPDM颗粒	60-80%	弹性主体，提供抗冲击与耐候性	选用乙烯含量50-60%，门尼粘度40-60（ML1+4）
聚氨酯胶水	20-40%	粘合剂，决定层间结合强度	预聚体NCO含量4-6%，固化时间30-60分钟
颜料	1-3%	色彩稳定性与抗紫外线	无机颜料（如氧化铁红、钛白粉）
填充剂	5-15%	降低成本，调节硬度	碳酸钙（粒径≤75μm，需偶联剂处理）
功能助剂	0.5-2%	抗氧、抗UV、阻燃	抗氧剂1010+UV-327，阻燃剂氢氧化铝

二、生产工艺流程

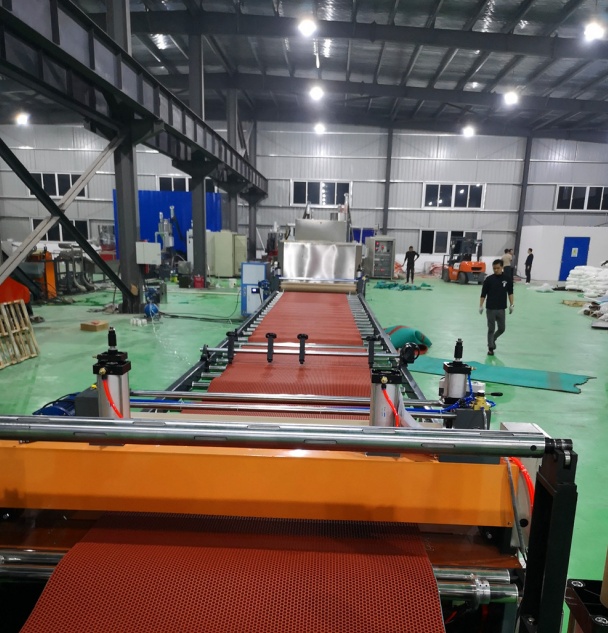

1. EPDM颗粒制备

混炼：EPDM生胶+填充剂+助剂在密炼机中混炼（温度120-140℃，时间8-12分钟）。
挤出造粒：双螺杆挤出机（温度80-100℃）成型，水冷切粒（粒径分1-3mm、3-5mm两种规格）。
硫化：蒸汽硫化罐（压力0.3-0.5MPa，温度150-160℃，时间15-20分钟）提升交联密度。

2. 聚氨酯胶水合成

预聚体制备：聚醚多元醇（如PPG2000）与MDI反应（温度70-80℃，NCO含量控制±0.2%）。
扩链固化：施工前加入MOCA（3,3'-二氯-4,4'-二氨基二苯基甲烷）或水作为扩链剂。

3. 现场施工工艺

基面处理：打磨清洁，涂布底漆（PU底涂+稀释剂，用量0.2-0.3kg/m²）。
缓冲层铺设：EPDM颗粒与胶水按3:1混合，摊铺机刮平（厚度误差≤1mm）。
面层喷涂：彩色EPDM颗粒与胶水按4:1混合，高压喷枪均匀喷涂（2-3遍）。
固化养护：25℃下养护48小时，检测硬度（邵氏A 45-60）与拉伸强度（≥0.7MPa）。

返回顶部
